高温传感器压电陶瓷介电性能


详细介绍

专业生产介电常数测定仪

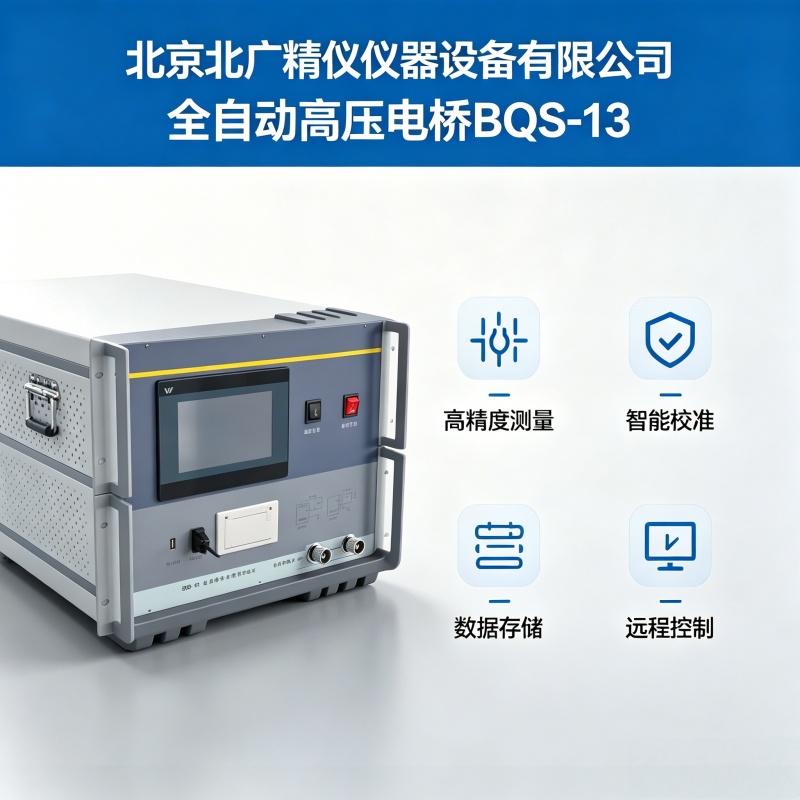

全自动抗干扰介质损耗测试仪是一种新颖的测量介质损耗角正切值(tgδ)和电容值(Cx)的智能化仪  介质损耗测试仪图片

器。可以在工频高压下,现场测量各种决缘材料、决缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值(tgδ)和电容值(Cx)。仪器为一体化结构,内置标准电容器和升压电源,体积小、重量轻,便于携带,具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点,亦可外接电源与本厂生产的各种规格的高电压等级的标准电容器配套使用,用以测量高压介损。

该仪器是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。能保证在强电场干扰下准确测量。仪器增加了中文菜单功能,操作更为简单,方便。一次操作,微机自动完成全过程的测量。是目前醉理想的介损测量设备。

该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以决缘油杯可测试决缘油介质损耗。

该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。

仪器内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。试验过程中直接加220V交流电源,可输出2KV、5KV、10KV 不同等级的高压,操作简单、安全。

专业生产介电常数测定仪

特点:n 自动简单 接线简单(正接法两根线,反接可使用一根线),所有电缆线均有接地屏蔽,所以都能拖地使用,测量电压缓升、缓降,全自动测量,结果直读,无须换算。

多种测量方式 可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接

线可测量高压介损

抗震性能 仪器可承受长途运输中强烈震动颠簸而不会损坏。

抗干扰能力强 采用自动跟踪干扰抵偿电路,将矢量运算法与移相法结合,有效地消除强电场干扰对测量的影响,适用于500kV及其以下电站的现场试验。

CVT测量 独特自激法测量CVT功能,不需外加任何设备,可完成不可拆头CVT的测量。一次接线(三根电缆,不用倒线),一个测量过程(大约1分钟),两个醉终测量结果(C1和C2的介损及电容值)。测量过程中文显示,能实时监测自激电流值和试验电压(高压)值。能消除引线对测试的影响,测量结果准确可靠。

安全措施高压保护:试品短路、击穿或高压电流波动,能迅速切断高压输出。

CVT保护:设定自激电压的过流点,一旦超出设置的电流值,仪器自动退出测量,不会损坏设备。

接地检测:仪器有接地检测功能,未接地时不能升压测量。

防误操作:具备防误操作设计,能判别常见接线错误,安全报警。

防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

VFD显示 采用新颖的大屏幕VFD点阵显示器,在严冬和盛夏都能清晰显示。全中

文操作菜单,操作提示各种警告信息,直观明了,不需查阅说明书即可操作。

打印 仪器附有微型打印机,以中文方式打印输出测量结果及状态。

RS232 仪器具有RS232接口,与计算机连接便于数据的统计和处理及保存。

可选购与计算机通信应用程序。

技术指标:

使用条件 5℃—40℃ RH<80%

高压输出 2KV 5KV 10KV 三档

容 量 1000VA

精 度

tgδ范 围 精度(正、反接法)

tgδ<15% △ tgδ:±(读数*1.0%+0.05%)

△ C x :±(读数*1.0%+0.5PF)

15%

△ C x :±(读数*1.5%+1.0PF)

分 辨 率 tgδ: 0.01% Cx: 0.1pF

测量范围 tgδ<50% 30P

10KV Cx<20000P

5KV Cx<30000P

2KV Cx<60000P

电 源 AC 220V±10% 50±1HZ

电源谐波适应能力 ≤ 3%

电源脉冲干扰适应能力≤ 5%

外型尺寸 470(L)×320(W)×390(H)

重 量 30 Kg

高压电桥测试仪主要用于测量以下材料的介电性能:

1.固体绝缘材料:如橡胶、塑料、陶瓷、玻璃、高分子材料等,需确保材料均匀无气泡,厚度公差控制在±0.1mm内。

2.液体绝缘材料:需使用专用容器盛放,避免污染和挥发,测试前需静置消泡。

3.特殊材料:如压电陶瓷、复合材料等,需根据材料特性定制电极和测试条件。

二、样品制备具体要求

1.尺寸与形状:

a.固体样品需裁剪为标准尺寸(如直径50mm的圆片或方形片),边缘需光滑无毛刺。

b.液体样品需使用带盖的测试容器,避免外界湿度影响。

2.表面处理:

l清洁:使用无水乙醇或丙酮去除表面油污、灰尘,避免局部放电。

l导电性处理:非导电样品需喷薄炭膜(厚度≤0.1μm)以防止电荷积累。

3.电极安装:

l采用标准化电极(如铝箔、铜片),接触面需抛光,确保与样品紧密贴合。

l电极间距需调节(≤0.01mm),避免电场分布不均。

三、特殊测试条件下的处理

1.温湿度控制:

l高温测试:样品需在恒温箱中预热至测试温度(如60℃),避免热应力影响。

l高湿环境:需使用防潮箱控制湿度(如RH≤30%),防止吸湿导致参数漂移。

2.高频测试:

l高频材料(如射频陶瓷)需使用低损耗电极(如银浆涂覆),减少寄生电容影响。

3.安全防护:

l高压测试时,样品需固定于绝缘支架,避免电极间短路。

四、常见问题与解决方案

问题

原因

解决方案

测试数据波动大

样品厚度不均或表面污染

重新研磨至公差内,清洁后测试

击穿电压异常低

电极接触不良或存在杂质

检查电极贴合度,更换清洁样品

介质损耗值偏高

材料吸湿或测试环境湿度超标

干燥处理样品,控制环境湿度

通过以上步骤,可确保样品满足高压电桥测试的要求,获得准确的介电性能数据。

高压电桥介电常数介质损耗测试仪详解

一、基本原理与结构

高压电桥介电常数介质损耗测试仪基于西林电桥经典线路设计,通过测量介质损耗角正切值(tanδ)和电容量来评估绝缘材料的介电性能。其核心结构包括:

1.桥体:由标准电容器(Cs)、可调电阻(R3)、可调电容(C4)及固定电阻(R4)组成,通过平衡条件计算被测样品(Cx)的介电参数。

2.高压电源:提供0-15kV测试电压,模拟实际工作环境下的电场条件。

3.检测系统:采用电子管放大器或数字检流计,测量桥臂不平衡信号。

二、技术参数与性能指标

参数类别

典型范围/精度

备注

电容量测量

40pF-20000pF(±0.5%Cx±2pF)

支持固体/液体材料测试

介质损耗(tanδ)

0-0.1(±1.5%tgδx±1×10⁻⁴)

高频抗干扰设计

工作电压

0-15kV可调

分辨率1V

频率范围

1kHz-10MHz

支持变频抗干扰

温度适应性

-20℃~60℃

需恒温环境保证精度

三、在压电陶瓷测试中的应用案例

  1. 替代法测量:通过标准电容(Cs)与被测压电陶瓷(Cx)的电流比值计算介电常数,实验数据显示误≤0.5%。
  2. 谐振法分析:结合电感L与谐振频率f₀,推导压电陶瓷的电容值,适用于高频材料特性评估。
  3. 老化实验:长期监测tanδ变化,评估压电陶瓷绝缘性能退化趋势。

四、与其他测试方法的对比

方法

优势

局限性

高压电桥法

高精度(tanδ差±1.5%)、工频适用性强

需手动平衡,操作复杂

阻抗分析仪法

宽频段(1Hz-1GHz)、自动化程度高

成本高,介质损耗精度较低

谐振法

适合高频材料(如射频陶瓷)

需额外电感组件

五、操作注意事项

  1. 样品制备:需平整无气泡,厚度公差控制在±0.1mm内。
  2. 校准流程:包括空载、短路及标准件校准,年校准周期≤1次。
  3. 安全防护:高压操作时需接地,避免接触裸露电极。

通过上述分析,高压电桥测试仪在绝缘材料、压电陶瓷等领域具有不可替代的精度优势,但需根据测试需求选择合适方法。

介电常数介质损耗测试仪特性及意义

一、核心特性

‌精密测量系统‌

·采用高频谐振法及电桥法相位差检测技术,通过对比标准电容器与待测样品的电流相位差,计算复介电常数(ε' 和 ε'')及介质损耗角正切(tanδ=ε''/ε'),测量精度可达微伏级信号分辨。

·配备三电极结构(保护电极、测量电极、高压电极),消除边缘效应,确保电场强度接近实际工况(如 IEC 60250 标准要求 1kV/mm)。

‌宽频与多参数覆盖‌

·支持频率范围从低频(20Hz)至高频(1MHz),部分型号可扩展至射频范围,满足不同材料的电学特性分析需求。

·同时测量电容、电感、电阻等参数,电容量覆盖范围从 3pF 至 30μF,适用于电容器、绝缘材料及复合材料的性能评估。

‌智能控制与扩展功能‌

·集成自动化测试流程,通过 PID 算法实现温度控制(-40℃至200℃),部分型号支持液氮低温扩展,适应环境测试。

·配备大容量存储和数据分析软件,支持数据导出、远程监控及报告生成,提升测试效率。

二、应用意义

‌材料研发与优化‌

·通过介电常数(ε)和介质损耗(tanδ)的测量,揭示材料的极化能力、能量损耗特性及微观结构,指导新材料的开发与改性(如纳米复合材料表面处理优化)。

‌工业质量控制‌

·在电力系统中,检测绝缘材料(如高压电缆)的介质损耗可预防因温升导致的绝缘层老化或击穿事故,保障设备安全运行。

·优化电容器、电感器等电子元件的介质材料选择,提升高频工作条件下的 Q 值及元件寿命。

‌科研与标准验证‌

·研究介电驰豫现象及材料老化机制,通过不同频率和温度下的介电性能分析,揭示材料分子运动规律,为理论模型提供数据支撑。

·验证材料是否符合国际标准(如 IEC 60250),推动行业技术规范的制定与更新。

‌总结‌:介电常数介质损耗测试仪通过高精度测量与智能化设计,为材料科学、工业制造及基础研究提供关键数据,是保障材料性能优化和设备安全的核心工具。

本测试装置是由二只测微电容器组成,平板电容器一般用来夹持被测样品,园筒电容器是一只分辨率高达0.0033pF的线性可变电容器,配用仪器作为指示仪器,决缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化,由园筒电容器的刻度读值变化值而换算得到的。同时,由平板电容器的刻度读值变化而换算得到介电常数。

高低温环境下介电常数的组成与作用:材料性能的关键指标

介电常数是描述材料在电场作用下极化能力的核心物理参数,其值随温度变化显著,直接影响电子设备在环境中的可靠性。尤其在航空航天、汽车电子、电力传输等领域,材料需在-60℃至200℃的宽温域内保持稳定性能,这使得高低温介电常数的研究成为材料科学和工程应用的重点。本文将从介电常数的物理本质出发,分析其组成机制,并探讨其在温度下的功能作用。

一、介电常数的物理本质与组成机制

介电常数(ε)是衡量材料在电场中极化程度的指标,定义为材料电容与真空电容之比,其大小反映材料储存电能的能力。组成机制源于材料内部电荷的响应行为,主要包括四种极化类型:

1. 电子极化:电场作用下,原子核外电子云发生微小位移,形成电偶极矩。这种极化响应极快,在高频电场中起主导作用。

2. 离子极化:离子晶体中,正负离子相对位移导致电荷中心分离,常见于离子键材料。

3. 取向极化:极性分子在电场中转向排列,需克服热运动阻力,响应速度较慢。

4. 空间电荷极化:材料内部缺陷或杂质处积累电荷,形成局部电场,多见于非均匀介质。

这些极化机制的协同作用决定了材料的介电特性。例如,极性分子材料(如水)的介电常数显著高于非极性材料(如聚乙烯),因其取向极化贡献更大。

二、温度对介电常数的影响机制

温度通过改变材料内部微观结构,显著影响介电常数,其作用机制可分为三方面:

1. 分子运动增强:温度升高时,分子热运动加剧,导致取向极化难度增加。例如,在高温下,极性分子更难保持定向排列,介电常数可能下降。反之,低温环境抑制分子运动,取向极化更易建立,介电常数通常升高。

2. 离子迁移率变化:离子极化依赖于离子位移能力。高温促进离子迁移,增强极化效应;但过高温可能导致离子无序化,反而降低介电性能。例如,某些陶瓷材料在临界温度以上介电常数急剧下降。

3. 材料相变与结构变化:温度触发相变(如晶态-非晶态转变)时,材料内部电荷分布重组,介电常数发生突变。例如,钛酸钡(BaTiO₃)在居里温度附近介电常数出现峰值。

实验表明,硅橡胶在低温下介电常数随温度升高而增大,因其取向极化在低温更易建立;而在高温区,热运动主导导致介电常数下降。这种非线性关系要求工程应用中需精确控制温度窗口。

三、高低温介电常数的作用与工程应用

介电常数在温度下的稳定性直接决定电子设备的性能,其作用体现在以下领域:

1. 电容器性能优化

2. 电容器是介电常数应用的核心元件。高温环境下,材料介电常数下降会导致电容值减小,影响储能效率。例如,多层陶瓷电容器(MLCC)在汽车发动机舱(高温)或极地设备(低温)中,需选择温度稳定的介电材料(如C0G类陶瓷),以确保电容值在宽温域内波动小于±30ppm/℃。反之,介电常数过高的材料可能增加漏电流,降低绝缘性能。

3. 微波与射频器件设计

4. 在5G通信和雷达系统中,介电常数影响信号传输速度和阻抗匹配。高温下,材料介电常数变化会导致微波器件(如滤波器、天线)的谐振频率偏移。例如,通信卫星的射频电路需采用低介电常数材料(如聚四氟乙烯),以在-50℃至150℃范围内保持信号完整性。低温应用(如深空探测)则需避免介电常数骤升导致的信号延迟。

5. 电力传输与绝缘系统

6. 输电线路的绝缘材料介电常数决定电场分布和能量损耗。高温环境中,介电常数升高可能引发局部电场集中,增加击穿风险;低温下,介电常数降低可减少能量损耗,但需防止材料脆化。例如,高压电缆在北极地区(低温)需采用改性聚丙烯绝缘层,以平衡介电性能与机械强度。

7. 传感器与工业测量

8. 介电常数是电容式传感器的核心参数,用于检测湿度、液位等物理量。高温下,材料介电常数变化会导致传感器灵敏度漂移;低温环境中,介电常数稳定性直接影响测量精度。例如,汽车发动机冷却系统的温度传感器需在-40℃至120℃范围内保持介电常数稳定,以确保ECU(发动机控制单元)的实时调控准确性。

四、前沿挑战与未来方向

当前研究聚焦于开发宽温域稳定的介电材料,如掺杂钛酸钡陶瓷和有机-无机杂化体系。然而,介电常数与温度、频率的复杂耦合关系仍是难点。例如,高频电场下,材料介电损耗(tanδ)随温度升高而增大,可能导致能量浪费。未来需通过多尺度模拟和表征技术(如介电谱分析),揭示材料在条件下的极化动力学。

结语

高低温介电常数是材料在电场中适应环境的能力体现,其组成机制与温度依赖性共同决定了电子设备的可靠性。从电容器到通信系统,从电力传输到传感器,介电常数的稳定性已成为现代工程设计的基石。随着新材料和测试技术的发展,对介电常数在宽温域行为的深入理解,将推动下一代高性能电子产品的突破。

传统介质损耗测试仪仅能完成电压施加、数据采集与基础计算,而2025年新一代全自动设备已实现AI驱动的全链路闭环。

l 多频自适应测量:支持45Hz–65Hz宽频段自动扫描,精准识别非线性绝缘老化特征,尤其适用于风电变流器、光伏逆变器等含高频谐波的新能源设备。

l 智能抗干扰算法:采用全数字锁相环+矢量陷波技术,可在200%工频干扰下仍保持±0.0001%的tgδ测量精度,远超国标要求的±0.01%。

高温压电陶瓷相对介电常数的影响机制、核心参数与标准体系研究

高温压电陶瓷是一类可在200℃以上甚至更高温度环境下稳定保持压电响应的功能陶瓷材料,是航空航天油气勘探、电力装备等领域的核心敏感材料。相对介电常数作为高温压电陶瓷最基础的宏观性能参数之一,直接反映了材料在电场作用下的极化储能能力,不仅是设计压电传感器、驱动器、能量采集器的核心输入参数,更与材料的高温稳定性、压电性能、绝缘特性深度绑定,是决定相关器件能否在目标高温工况下长期可靠运行的关键指标。不同于常温压电陶瓷,高温压电陶瓷的相对介电常数会随温度、电场频率、应力状态等外部条件发生复杂的动态演化,其背后的微观机制与常规压电材料存在显著差异,相关性能调控与测试方法也形成了独立的技术体系。

一、相对介电常数的微观物理本质

从晶体物理的底层逻辑来看,高温压电陶瓷的相对介电常数是材料内部多种极化机制共同贡献的宏观结果。是电子极化,即组成陶瓷晶体的原子外层电子云在外电场作用下相对于原子核发生偏移,这类极化的响应频率可覆盖到光频区间,几乎不会随温度发生明显变化,是介电常数中组成部分。第二类是离子位移极化,即晶体晶格中的正负离子在外电场作用下发生相对位移,这类极化的响应频率可达到红外区间,在常温到数百摄氏度的范围内都能稳定存在,其贡献的介电常数占比远高于电子极化。第三类是固有偶极子转向极化,这是高温压电陶瓷介电常数的核心来源,材料内部的铁电畴、点缺陷偶极子等固有极性单元,在外电场作用下沿着电场方向发生转向排列,这类极化的响应速度相对较慢,在低频电场下才能充分完成,且对温度变化高度敏感。第四类是界面极化,高温压电陶瓷是典型的多晶材料,内部存在大量晶界、气孔、第二相杂质等微观界面,不同相之间的电导率差异会导致电荷在界面处发生聚集,形成宏观的界面极化效应,这类极化仅在低频、高温条件下才能充分显现,是高温段介电常数发生异常变化的主要诱因。

对于高温压电陶瓷这类具有铁电性的功能材料,其相对介电常数还与铁电相的晶体结构直接相关。当材料处于铁电相时,晶体内部存在自发极化,畴壁的可动性会对介电常数产生显著贡献,畴壁在外电场作用下的微小位移会大幅提升材料的极化响应能力,此时的介电常数远高于同体系的顺电相状态。当温度升高到居里温度以上时,材料发生铁电-顺电相变,自发极化消失,畴壁也随之消失,介电常数会在相变点处出现一个尖锐的峰值,之后随着温度继续升高,介电常数按照居里-外斯定律呈现线性下降的趋势。不同体系的高温压电陶瓷,其介电常数的温度演化规律存在显著差异,这本质上是由晶体结构的相变特性决定的。

二、影响相对介电常数的核心因素

高温压电陶瓷的相对介电常数并非固定的常数,而是会随材料内部微观结构与外部服役条件发生复杂的动态变化,各类影响因素的作用机制存在明确的差异。

材料的化学组分与掺杂改性是决定相对介电常数基础水平的核心内因。不同的基体材料体系,其本征介电常数存在数量级的差异:铋层状结构高温压电陶瓷的本征相对介电常数普遍较低,大多在100到300的区间内,这类材料的晶体结构由二维的铋氧层与类钙钛矿层交替堆叠而成,自发极化的转向受到晶体结构的强烈约束,畴壁可动性极低,因此介电常数整体处于较低水平,同时也具备居里温度,部分材料的居里温度可超过900℃。铅基钙钛矿型高温压电陶瓷的相对介电常数普遍处于300到2000的区间内,通过调整A位、B位离子的组分比例,可以在很大范围内调控材料的介电常数,这类材料的晶体结构为三维连通的钙钛矿骨架,畴壁可动性远高于铋层状材料,介电常数也随之显著提升。铌酸钾钠基无铅高温压电陶瓷的介电常数大多处于200到1500的区间内,通过元素掺杂可以优化其相结构,在准同型相界附近获得介电常数的峰值。

掺杂改性对介电常数的调控作用十分显著。等价元素掺杂不会改变晶体内部的电荷平衡,主要通过调整晶格畸变程度来改变畴壁的可动性,进而小幅调控介电常数的基础水平。不等价元素掺杂会在晶体内部引入大量点缺陷,形成缺陷偶极子,这些缺陷偶极子会对畴壁产生钉扎作用,大幅降低畴壁的可动性,最终导致材料的相对介电常数出现明显下降。如果掺杂元素的离子半径与被取代离子差异过大,还会破坏材料的长程铁电有序性,在材料内部形成局部的非晶区,也会导致介电常数发生异常变化。

材料的微观组织结构是影响介电常数的关键因素。晶粒尺寸对介电常数的调控存在明显的尺寸效应:当晶粒尺寸从微米级逐步降低到纳米级时,材料内部的晶界占比大幅提升,晶界区域的非铁电性会降低材料的整体介电常数,同时纳米尺度的晶粒内部,畴结构的尺寸也会随之减小,畴壁的数量大幅增加,在一定范围内反而会提升介电常数,两种效应的竞争会让介电常数随晶粒尺寸的变化出现峰值。陶瓷内部的气孔率对介电常数的影响十分直接,空气的相对介电常数仅为1,远低于压电陶瓷的本征介电常数,材料内部的气孔占比越高,整体的等效介电常数就越低,二者之间的关系可以通过经典的混合介质模型进行定量计算。陶瓷内部的第二相杂质是介电常数的重要干扰因素,如果烧结过程中生成了非铁电的第二相,这些第二相的介电常数远低于基体材料,会直接拉低整体的等效介电常数,同时还会在相界面处引发界面极化效应,导致低频高温段的介电常数出现异常上升。

外部温度是影响高温压电陶瓷相对介电常数外部因素。在远低于居里温度的区间内,随着温度逐步升高,晶体内部的晶格热振动会小幅加剧,畴壁的可动性也会随之缓慢提升,材料的相对介电常数会呈现缓慢上升的趋势,这个区间内介电常数的温度稳定性是衡量高温压电陶瓷性能的核心指标,直接决定了器件的可用温度范围。当温度接近居里温度时,材料内部的自发极化强度开始快速下降,畴壁的可动性出现爆发式增长,介电常数会以极快的速度上升,在居里温度点处达到峰值。当温度超过居里温度后,材料进入顺电相,自发极化消失,介电常数会按照居里-外斯定律快速下降,之后随温度继续升高呈现缓慢的线性变化趋势。对于部分经过特殊掺杂改性的弛豫型高温压电陶瓷,其介电常数随温度的变化曲线会变得十分平缓,不会出现尖锐的相变峰值,在很宽的温度区间内都能保持介电常数的稳定,这类材料特别适合用于宽温域的高精度传感器件。

测试电场的频率是影响介电常数的另一核心外部因素。在低频段,所有的极化机制都有足够的时间完成响应,此时测得的相对介电常数是全极化贡献的值。随着电场频率逐步升高,响应速度较慢的界面极化、偶极子转向极化会先后无法跟上电场的变化,对应的极化贡献逐步消失,材料的相对介电常数会出现阶梯式的下降。当频率升高到红外区间时,仅剩下离子位移极化与电子极化的贡献,介电常数会降低到一个很低的稳定值。在高温条件下,晶体内部的离子热激活能大幅提升,界面极化与缺陷偶极极化的响应速度会明显加快,介电常数的频率色散特性会向高频方向移动,这也是高温下介电频率特性与常温存在显著差异的核心原因。

外部施加的应力也会对相对介电常数产生明显的调控作用。当沿着陶瓷的极化方向施加压应力时,压应力会抑制铁电畴的转向运动,降低畴壁的可动性,材料的相对介电常数会随着压应力的升高逐步下降。如果施加的压应力超过一定阈值,甚至会导致部分铁电畴发生翻转,引发介电常数的突变。如果施加的是交变应力,应力的动态变化会反复驱动畴壁发生运动,也会改变材料的等效介电常数。对于长期在振动冲击环境下工作的压电器件,应力引发的介电常数变化是不可忽视的误差来源。

三、核心关联性能参数

相对介电常数并非孤立的性能指标,它与高温压电陶瓷的多个核心性能参数存在深度的耦合关联。介电损耗是与相对介电常数直接伴生的参数,在低频高温段,介电损耗的主要来源是电导损耗与弛豫极化损耗,这两类损耗的变化规律与介电常数的温度、频率色散特性高度同步,介电常数出现异常上升的区间,往往也对应着介电损耗的快速增长。压电电压常数与相对介电常数存在明确的定量关联,压电电压常数等于压电应变常数除以相对介电常数,在压电应变常数相近的情况下,介电常数越低的材料,压电电压常数就越高,输出电荷的信号信噪比也越好,这也是低介电常数的铋层状高温压电陶瓷特别适合用于高温加速度传感器的核心原因。

介电击穿强度与相对介电常数也存在密切关联,根据经典的击穿理论,材料的介电常数越高,内部的局部电场畸变效应就越显著,对应的击穿强度就越低。因此高介电常数的高温压电陶瓷往往难以承受很高的工作电场,不适合用于高压驱动的大功率压电驱动器。材料的热释电系数也与介电常数直接相关,热释电系数与介电常数的比值是衡量热释电材料性能的核心优值,通过调控介电常数可以在很大范围内优化材料的热释电探测性能。

四、相关测试与应用标准体系

针对高温压电陶瓷的相对介电常数,目前已经形成了覆盖材料测试、器件应用的完整标准体系。通用的高频介电性能测试标准规定了常温下压电陶瓷介电常数的测试方法,采用阻抗分析仪在1kHz的标准频率下测试材料的电容值,通过平行板电容模型计算得到相对介电常数,这是目前行业内的常规测试方法。高温介电性能测试的专用标准明确规定了宽温域介电常数的测试流程,要求将样品置于可编程控温的高温炉中,以不超过2℃/min的速率升温,在每个温度点保持足够的时间让样品温度均匀稳定,之后再完成电容测试,避免温度梯度带来的测试误差。标准中还明确要求采用三电极测试结构屏蔽高温下样品支架、电极边缘的寄生电容与表面漏导对测试结果的干扰,保证高温段介电常数的测试精度。

压电材料性能测试的通用标准中,专门针对高温压电陶瓷的介电温度稳定性提出了明确要求,规定了在指定温度区间内介电常数的变化率的计算方法,这是评价高温压电陶瓷实用性能的核心指标。航空航天领域的专用标准针对高温压电传感器的材料提出了明确的介电常数要求,规定在200℃到600℃的工作区间内,介电常数的变化率不能超过指定阈值,保证传感器的输出灵敏度不会随温度发生明显漂移。油气勘探领域的专用标准针对随钻测井用的高温压电陶瓷,规定了在200℃以上的高温环境下,经过1000h长期老化后的介电常数变化率不能超过5%,保障井下仪器在工况下的长期可靠性。

电常数测试方法主要分为接触式和非接触式两大类,具体方法及其特点如下:

一、接触式测量法

‌电容法‌

·‌原理‌:将待测材料作为电容器介质,通过测量电容值计算介电常数。需注意消除边缘电容,常用保护电极技术。

·‌优点‌:操作简单、成本低。

·‌缺点‌:易受材料厚度和表面粗糙度影响。

·‌应用‌:电子材料、绝缘材料等领域。

‌谐振法(谐振腔法)‌

·‌原理‌:将材料置于微波谐振腔中,通过谐振频率变化计算介电常数。

·‌优点‌:精度高。

·‌缺点‌:设备昂贵且操作复杂。

·‌应用‌:高精度材料检测。

‌阻抗法‌

·‌原理‌:将材料视为电阻和电容的并联电路,测量阻抗后计算介电常数。

·‌优点‌:可减少材料厚度影响。

·‌缺点‌:操作复杂度较高。

二、非接触式测量法

.‌微波法‌

·‌原理‌:分析微波在材料中的反射/透射参数,推导介电常数。

·‌优点‌:测量速度快。

·‌缺点‌:设备成本高。

电压击穿测试仪,体积表面电阻率测试仪,介电常数介质损耗测试仪,漏电起痕试验仪,耐电弧试验仪,TOC总有机碳分析仪,完整性测试仪,无转子硫化仪,门尼粘度试验机,热变形维卡温度测定仪,简支梁冲击试验机,毛细管流变仪,橡胶塑料滑动摩擦试验机,氧指数测定仪,水平垂直燃烧试验机,熔体流动速率测定仪,低温脆性测试仪,拉力试验机,海绵泡沫压陷硬度测试仪,海绵泡沫落球回弹测试仪,海绵泡沫压缩永九变形试验仪



介电常数介质损耗测试仪的应用领域可分为以下方向:

一、介电常数介质损耗测试仪材料研发与性能优化

‌新型材料开发‌:评估陶瓷、聚合物、纳米复合材料等的极化机制与能量损耗特性,指导配方优化(如高聚物通过调整ε值提升耐高温性能)。

‌老化与失效分析‌:监测材料在温度、湿度变化下的介电性能演变(如高温下介电常数的非线性变化)。

‌食品与农业科学‌:通过介电常数间接检测果蔬含水率、发酵程度,或优化食品干燥、杀菌工艺参数。

二、介电常数介质损耗测试仪电子与电力工业

‌电容器与绝缘材料‌:测试聚丙烯薄膜(ε≈2.3)、电解液等介质的介电常数与损耗因数(tanδ<0.005),确保电容器储能效率和稳定性。

‌高压设备安全评估‌:检测变压器油、绝缘纸的介质损耗角正切值(tanδ),预防绝缘击穿风险。

‌电子元器件制造‌:评估液晶材料、半导体封装材料的介电性能,优化显示响应速度或器件可靠性。

三、介电常数介质损耗测试仪通信与航空航天

‌射频与微波材料‌:优化微波基板(如Rogers材料ε≈3.3-6.6)、天线材料的介电常数,提升高频信号传输效率。

‌及端环境适应性‌:测试航天器隔热材料、航空复合材料在真空或高辐射环境下的介电稳定性。

四、介电常数介质损耗测试仪工业质检与生产控制

高温压电陶瓷相对介电常数、耐高温压电陶瓷介电系数、宽温稳定介电常数压电陶瓷、高温低介电压电陶瓷、高温高介电压电陶瓷、高温压电陶瓷介电温谱、高温压电陶瓷介电频谱、高温压电陶瓷介电稳定性、高温压电陶瓷电学性能、高温压电陶瓷介电绝缘特性、耐高温压电陶瓷介电电阻参数、高温压电陶瓷温变介电、高温压电陶瓷绝缘介电性能、高温压电陶瓷介电损耗与电阻、800℃压电陶瓷高温电阻、600℃压电陶瓷介电常数、500℃耐高温压电陶瓷、高温窑炉压电陶瓷电阻、高温传感器压电陶瓷介电性能、高温超声压电陶瓷绝缘电阻、高温点火压电陶瓷介电常数、航空高温压电陶瓷电阻率、工业高温压电陶瓷介电参数、高温炉用压电陶瓷绝缘特性、高温高压环境压电陶瓷介电常数、持续高温压电陶瓷电阻稳定性、压电陶瓷高温介电常数测试仪、压电陶瓷高温绝缘电阻检测仪、高温介电阻抗测试压电陶瓷、宽温介电常数测量压电陶瓷、高温电阻率测试压电陶瓷、压电陶瓷高温介电温谱测试、高温压电陶瓷电学参数检测、高温压电陶瓷绝缘电阻测量设备、高温压力传感器压电陶瓷、高温压电陶瓷、高温雾化压电陶瓷、航空航天耐高温压电陶瓷、石油测井高温压电陶瓷、工业探伤高温压电陶瓷、高温燃烧点火压电陶瓷、高温流量检测压电陶瓷、高温振动传感器压电陶瓷、高温探伤探头压电陶瓷、高温介电稳定压电陶瓷、耐高温高绝缘压电陶瓷、宽温低损耗压电陶瓷、高温电阻稳定压电陶瓷、温变小介电常数压电陶瓷、耐高温高电阻率压电陶瓷、高温工况介电不漂移压电陶瓷、高温低绝缘损耗压电陶瓷、长期高温稳定压电陶瓷介电电阻、耐高温压电陶瓷体积绝缘电阻参数、长期高温使用压电陶瓷表面电阻率、800 度环境压电陶瓷直流绝缘电阻、高温交变温度压电陶瓷电阻变化率、高压高温工况压电陶瓷绝缘阻抗性能、宽温度范围压电陶瓷相对介电常数数值、高温环境下压电陶瓷介电常数变化特性、耐高温低介电损耗压电陶瓷材料、高温高频压电陶瓷介电常数稳定性、高温压电陶瓷介电常数温度系数、耐高温压电陶瓷高温电阻与介电常数指标、工业高温设备专用压电陶瓷介电绝缘性能、测井仪器耐高温压电陶瓷电阻率介电系数、高温超声探头压电陶瓷高温电学参数、高温 PZT 压电陶瓷介电常数、耐高温钛酸钡压电陶瓷电阻、高温钛酸铅压电陶瓷介电性能、高温无铅压电陶瓷绝缘电阻、高温压电陶瓷薄片介电常数、厚片高温压电陶瓷高温电阻率、高温压电陶瓷圆片绝缘电阻、高温压电陶瓷方块介电参数、耐高温压电陶瓷、高温绝缘压电陶瓷、高温介电稳定陶瓷、高温高阻压电片、低高温介电损耗陶瓷、宽温压电陶瓷、高温压电元件、高温压电晶片、高温绝缘压电材料、高温介电压电陶瓷、压电陶瓷高温电学特性研究、高温下压电陶瓷介电常数变化规律、耐高温压电陶瓷绝缘电阻性能分析、宽温区压电陶瓷介电与电阻特性、高温工况压电陶瓷材料电学参数选型、航空用高温压电陶瓷介电绝缘指标
